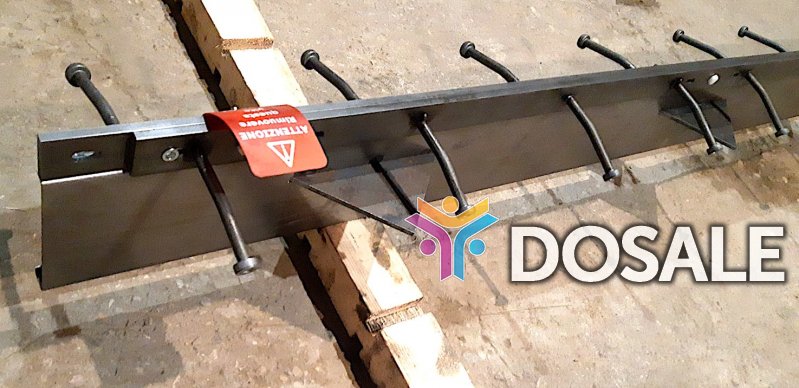

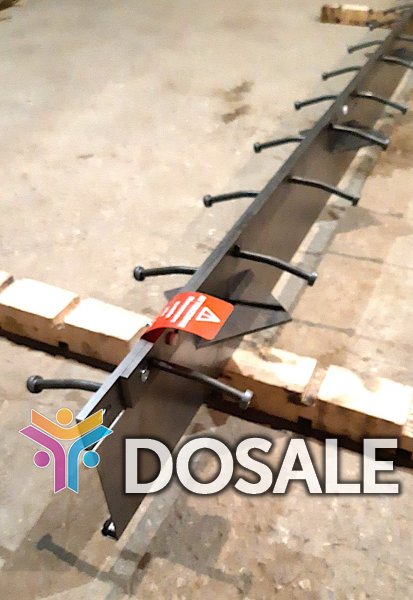

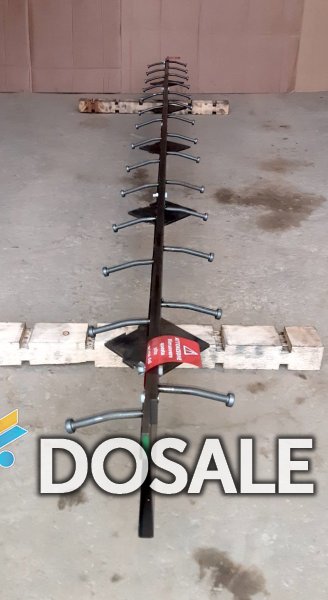

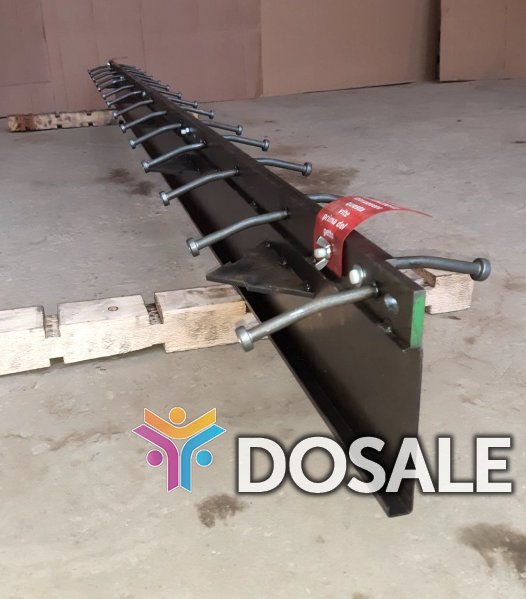

REINFORCE JOINT JH - несъемная опалубка (маяк), система распределения нагрузки и защиты кромок, для промышленных бетонных полов с высокими эксплуатационными нагрузками.
Установка проста и интуитивно понятна, лучше использовать специализированные подставки.
Состав опалубки:
- две верхние пластины 40 x 8 мм из стали S235 с анкерными упорами
- разделительная пластина толщиной 2 мм
- ромбовидные дюбели из стали S235, толщиной 6 или 8 мм (5 или 7 шт)
Ромбовидный дюбель обладает значительным резервом прочности, т.к. пластина может перераспределять напряжения в случае возникновения локальной пластической деформации. Пластина ромбовидного дюбеля является оптимальной формой для дюбеля. Она широкая там, где напряжения смятия, среза и изгиба наиболее высоки, и узкая в тех местах, где напряжения снижены.
Важно, что ромбовидный дюбель во время раскрывания шва позволяет плите двигаться в двух горизонтальных направлениях без ограничений.
